固态过零触发抑制电磁干扰的原理
日期:2026-01-16

产生浪涌电流的电路大概率会同时产生电磁干扰,
想要尽可能的降低这两者对整个电路的影响可以从两个角度切入。

一是,电流突变的速度;二是,电流谐波分量。

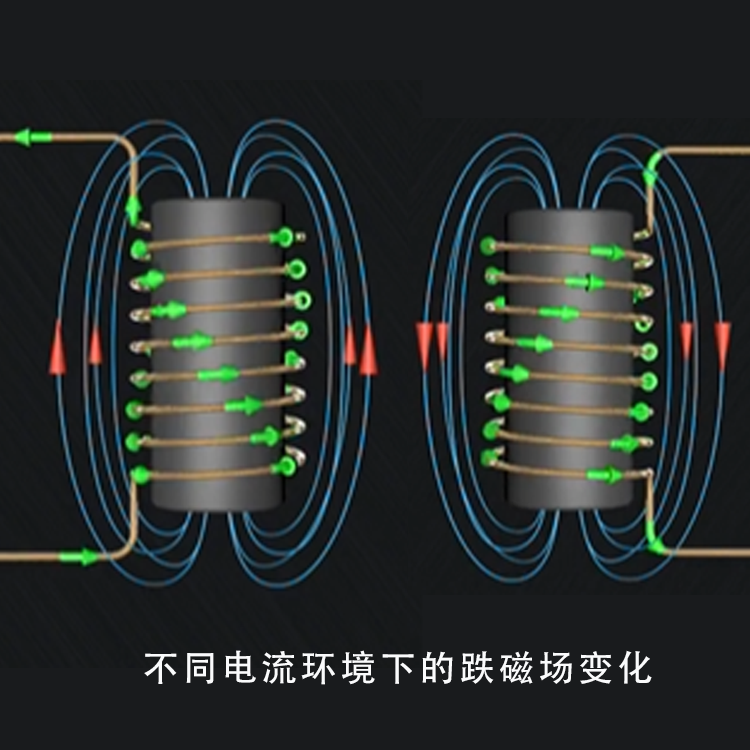

电磁干扰的核心诱因是电流的快速突变,突变速率越快,产生的电磁辐射越强。
非过零触发会导致负载电流波形严重畸变,产生大量高次谐波,
这些谐波会通过电源线传导或空间辐射形成干扰。

采用过零触发能够尽可能的解决这个问题,过零触发在电压过零点导通负载,
电流从 0 开始随电压正弦波平缓上升,大幅减少了电流突变引发的电磁辐射。

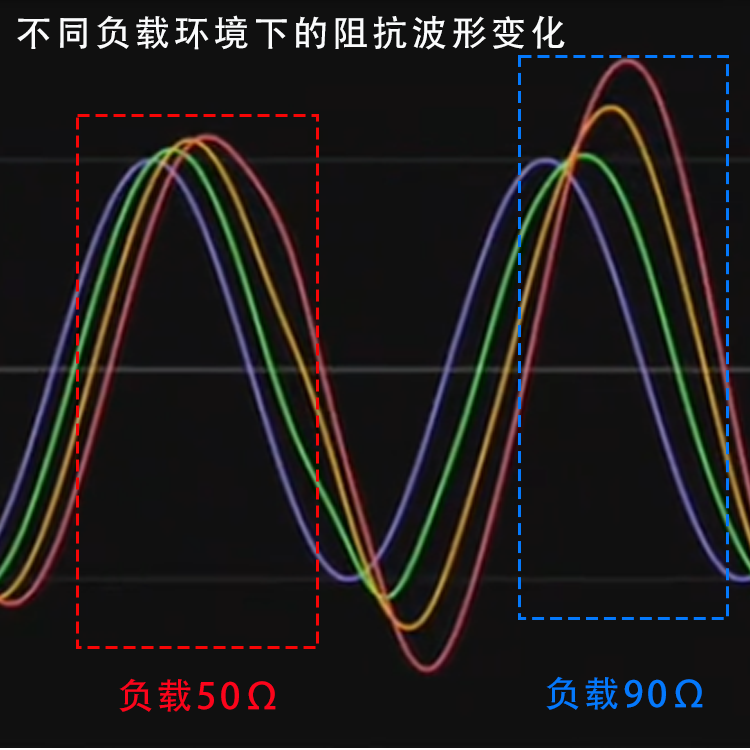

而且零触发的电流波形与供电电压波形基本一致,接近标准正弦波,
谐波含量极低,降低了传导干扰与辐射干扰的强度。

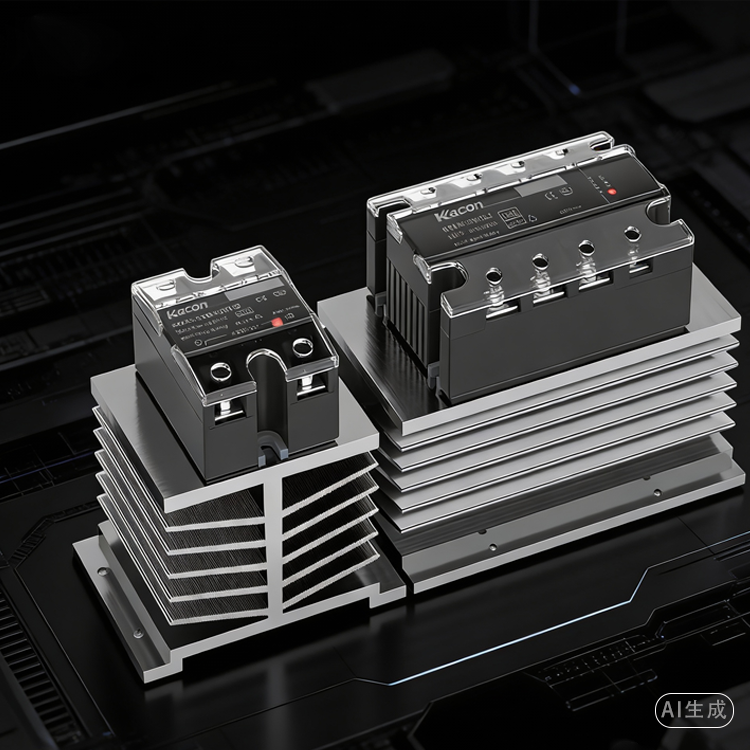

凯昆(KACON)KSR系列固态继电器,在设计时考虑到电流变化对线路的影响。
在负载导通的选择上,采用了预留了过零触发选项的策略,提高线路的稳定。
